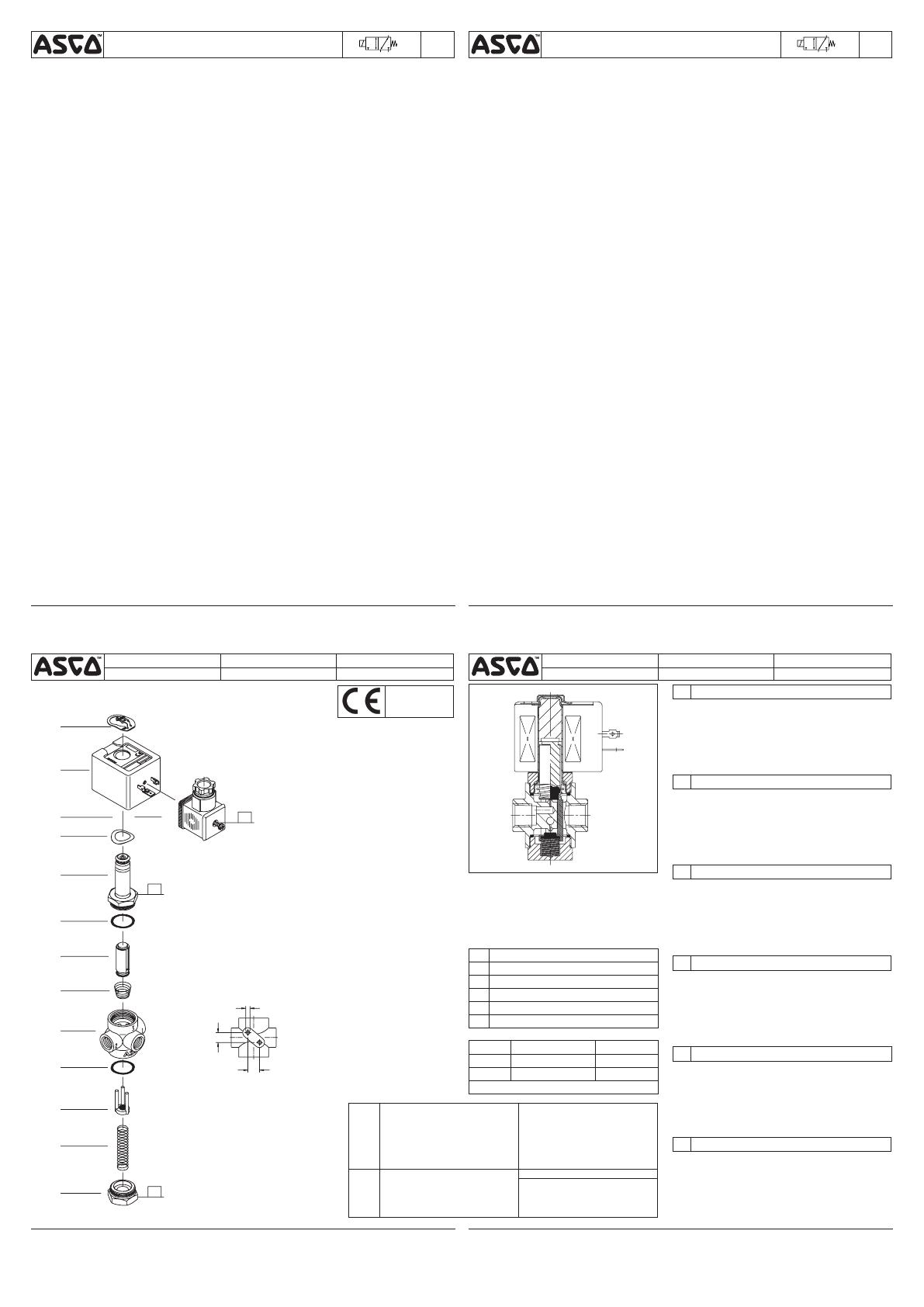

1 ISTRUZIONI DI INSTALLAZIONE E MANUTENZIONE a comando diretto, per fluidi alta pressione 1/4 3 MANUTENZIONE Generalmente questi componenti non necessitano spesso di manutenzione. Comunque in alcuni casi è necessario fare attenzione a depositi o ad eccessiva usura. Questi componenti devono essere puliti periodicamente. Il tempo che intercorre tra una pulizia e l’altra varia a seconda delle condizioni di funzionamento. Il ciclo di durata dei componenti dipende dalle condizioni di funzionamento. In caso di usura è disponibile un set completo di parti interne per la revisione. Se si incontrano problemi durante l’installazione e la manutenzione o se si hanno dei dubbi, consultare ASCO o i suoi rappresentanti. DESCRIZIONE La Serie 320 comprende elettrovalvole a comando diretto a 3 vie per fluidi alta pressione con corpo a 3 vie, permettendo l’allineamento delle tubazioni. Le elettrovalvole sono in versione universale, normalmente chiusa o normalmente aperta. Il corpo è in ottone. INSTALLAZIONE Le elettrovalvole ASCO devono essere utilizzate esclusivamente rispettando le caratteristiche tecniche specificate sulla targhetta. Variazioni sulle elettrovalvole sono ammissibili solo dopo avere consultato il costruttore o il suo rappresentante. Prima dell’installazione, depressurizzare i tubi e pulire internamente. Le elettrovalvole possono essere montate in tutte le posizioni. Collegare i tubi alla valvola seguendo le marcature sul corpo della valvola. SMONTAGGIO VALVOLE Smontare procedendo con ordine. Consultare attentamente gli esplosi forniti per una corretta identificazione delle parti. 1. Smontare la clip di fissaggio, la bobina e la ghiera. ATTENZIONE: Quando si sgancia la clip metallica di fissaggio, può scattare verso l’alto. 2. Svitare il sottogruppo di base del solenoide e smontare l’anello di ritenuta. 3. Smontare il gruppo del nucleo e la molla del nucleo. 4. Svitare il cappuccio e smontare il cappuccio, la molla del porta-otturatore, il gruppo del porta-otturatore e l’anello di ritenuta del corpo della valvola. 5. Ora tutte le parti sono accessibili per la pulizia o la sostituzione. I raccordi devono essere conformi alla misura indicata sull’ apposita targhetta. Attenzione: • Ridurre i raccordi può causare operazioni sbagliate o malfunzionamento. • Per proteggere il componente installare, il più vicino possibile al lato ingresso, un filtro adatto al servizio. • Se si usano nastro, pasta spray o lubrificanti simili durante il serraggio, evitare che delle particelle entrino nel corpo della valvola. • Usare attrezzature appropriate e posizionare le chiavi il più vicino possibile al punto di raccordo. • Per evitare danni al corpo della valvola, NON SERRARE ECCESSIVAMENTE i raccordi. • Non usare la valvola o il solenoide come una leva. • I raccordi non devono esercitare pressione, torsione o sollecitazione sull’ elettrovalvola. RIMONTAGGIO VALVOLA Rimontare procedendo nell’ordine inverso facendo riferimento agli esplosi forniti per la corretta identificazione e collocazione delle parti. 1. NOTA: Lubrificare tutte le guarnizioni/anelli di tenuta con grasso al silicone d’alta qualità. 2. Rimontare l’anello di ritenuta inferiore del corpo della valvola, il gruppo del porta-otturatore, la molla del porta-otturatore e serrare il cappuccio secondo la tabella delle coppie. 3. Rimontare la molla del nucleo, il gruppo del nucleo e l’anello di ritenuta del corpo della valvola. Poi serrare il sottogruppo di base del solenoide secondo la tabella delle coppie. 4. Rimontare la ghiera, il solenoide e la clip metallica di fissaggio. 5. Dopo la manutenzione, azionare ripetutamente la valvola per accertarne il corretto funzionamento. ALLACCIAMENTO ELETTRICO L’allacciamento elettrico deve essere effettuato esclusivamente da personale specializzato e deve essere conforme alle norme locali. Attenzione: • Prima di mettere in funzione, togliere l’alimentazione elettrica, diseccitare il circuito elettrico e le parti sotto tensione. • I morsetti elettrici devono essere correttamente avvitati secondo le norme prima della messa in servizio. • Le elettrovalvole devono essere provviste di morsetti di terra a seconda della tensione e delle norme di sicurezza locali. ALGEMENE INSTALLATIE- EN ONDERHOUDSINSTRUCTIES direct werkend, voor media onder hoge druk, 3 poorten in de behuizing, 1/4 IT 2 Per informazioni aggiuntive, visitate il nostro sito web: www.asco.com I piloti possono avere una delle seguenti caratteristiche elettriche: • Connettori a spada secondo ISO 4400 (se correttamente installata, questa connessione fornisce protezione IP-65). • Morsettiera racchiusa in custodia metallica. Entrata cavi con pressacavi tipo “Pg”. • Bobine con fili o cavo. 1 3 2 NL ONDERHOUD Het onderhoud aan de afsluiters is afhankelijk van de bedrijfs-omstandigheden. We raden u aan om het product regelmatig te reinigen, in intervallen die afhankelijk zijn van het medium en de mate van onderhoud. Controleer tijdens het onderhoud of onderdelen zijn versleten. In geval van slijtage zijn reserveonderdelensets beschikbaar om een inwendige revisie uit te voeren. lngeval problemen of onduidelijkheden tijdens montage, gebruik of onderhoud optreden dan dient men zich tot ASCO of haar vertegenwoordiger te wenden. BESCHRIJVING Afsluiters uit de 320-serie zijn direct werkende 3/2-magneet-afsluiters voor media onder hoge druk, met 3 aansluitpoorten in de behuizing van de afsluiter. De magneetafsluiters zijn geschikt voor universeel, normaal gesloten of normaal open gebruik. Het afsluiterhuis is van messing. INSTALLATIE ASCO producten mogen uitsluitend toegepast worden binnen de op de naamplaat aangegeven specificaties. Wijzigingen zijn alleen toegestaan na overleg met de fabrikant of haar vertegenwoordiger. Voor het inbouwen dient het leidingsysteem drukloos gemaakt te worden en inwendig gereinigd. De positie van de afsluiter is naar keuze te bepalen. Kijk naar de markeringen op het huis voor het aansluiten van de aan- en afvoerleidingen op de afsluiter. DEMONTAGE Neem de afsluiter op een ordelijke wijze uit elkaar. Raadpleeg daarbij de montagetekeningen die de afzonderlijke onderdelen benoemen. 1. Verwijder nu de bevestigingsclip, de spoel en de veerring. LET OP: bij het verwijderen van de bevestigingsclip kan deze omhoog springen. 2. Schroef de kopstuk/deksel-combinatie los en verwijder diens O-ring. 3. Verwijder de plunjer en de plunjerveer. 4. Schroef de sluitmoer los en verwijder de sluitmoer, de klephouderveer, de klephouder en de O-ring van het afsluiterhuis. 5. Alle delen zijn nu toegankelijk voor reiniging of vervanging. De pijpaansluiting moet overeenkomstig de naamplaatgegevens plaatsvinden. Let op: • Een reductie van de aansluitingen kan tot prestatie en functiestoornis leiden. • Ter bescherming van de interne delen wordt een filter in het leidingnet aanbevolen. • Bij het gebruik van draadafdichtingspasta of tape mogen er geen deeltjes in het leidingwerk geraken. • Men dient uitsluitend geschikt gereedschap voor de montage te gebruiken. • Gebruik een zodanig koppel voor leidingverbindingen dat het product NIET WORDT BESCHADIGD. • Het product, de behuizing of de spoel mag niet als hefboom worden gebruikt. • De pijpaansluitingen mogen geen krachten of momenten op het product overdragen. MONTAGE Monteer alle delen in omgekeerde volgorde als aangegeven is bij demontage, let daarbij wel op de montagetekening voor de juiste plaatsing van de onderdelen. 1. OPMERKING: Vet alle afdichtingen/O-ringen in met hoog-waardig siliconenvet. 2. Plaats de onderste O-ring van het afsluiterhuis, de klephouder en de klephouderveer weer terug en schroef de sluitmoer weer met het juiste aandraaimoment vast. 3. Monteer de plunjerveer, de plunjer en de O-ring van het afsluiterhuis. Draai daarna het kopstuk/deksel met het juiste aandraaimoment vast. 4. Monteer nu de veerring, de magneetkop en de bevestigingsclip. 5. Na het onderhoud dient men de afsluiter een aantal malen te bedienen om de werking ervan te controleren. ELEKTRISCHE AANSLUITING In geval van elektrische aansluiting dient dit door vakkundig personeel te worden uitgevoerd volgens de door de plaatselijke overheid bepaalde richtlijnen. Let op: • Voordat men aan het werk begint moeten alle spannings-voerende delen spanningsloos worden gemaakt. • Alle aansluitklemmen moeten na het beëindigen van het werk volgens de juiste normen worden aangedraaid. • Al naar gelang het spanningsbereik moet het product volgens de geldende normen van een aarding worden voorzien. Ga voor meer informatie naar onze website: www.asco.com Het product kan de volgende aansluitingen hebben: • Stekeraansluiting volgens ISO 4400 (bij juiste montage wordt de dichtheidsklasse IP 65 verkregen). • Aansluiting in het metalen huis d.m.v. schroefaansluiting. De kabeldoorvoer heeft een “PG” aansluiting. • Losse of aangegoten kabels. MESSA IN FUNZIONE Prima di dare pressione alla valvola, eseguire un test elettrico. Eccitare la bobina diverse volte fino a notare uno scatto metallico che dimostra il funzionamento del solenoide. IN GEBRUIK STELLEN Voordat de druk aangesloten wordt dient een elektrische test te worden uitgevoerd. lngeval van magneetafsluiters legt men meerdere malen spanning op de spoel aan waarbij een duidelijk “klikken” hoorbaar moet zijn bij juist functioneren. SERVIZIO Molte elettrovalvole sono provviste di bobine per il funzionamento continuo. Per prevenire la possibilità di danneggiare cose o persone, non toccare il solenoide. Se di facile accesso, l’elettrovalvola deve essere protetta per evitare qualsiasi contatto accidentale. GEBRUIK De meeste magneetafsluiters zijn uitgevoerd met spoelen voor continu gebruik. Om persoonlijk letsel en schade door aan-raking van het spoelhuis te voorkomen dient men het aanraken te vermijden, omdat bij langdurige inschakeling de spoel of het spoelhuis heet kan worden. In voorkomende gevallen dient men de spoel af te schermen voor aanraking. EMISSIONE SUONI L’emissione di suoni dipende dall’applicazione e dal tipo di elettrovalvola. L’utente può stabilire esattamente il livello del suono solo dopo aver installato la valvola sul suo impianto. GELUIDSEMISSIE Dit hangt sterk af van de toepassing en het gebruikte medium. De bepaling van het geluidsniveau kan pas uitgevoerd worden nadat de afsluiter is ingebouwd. DRAWING DISEGNO DESSIN DIBUJO ZEICHNUNG TEKENING DRAWING DISEGNO DESSIN DIBUJO GB SERIES 320 1. 2. 3. 4. 5. 6. 7. 8. 1* 2 2 A Clip de maintien Bobine & fiche signalétique Montage du connecteur Rondelle élastique Sous-ensemble de base de la tête magnétique 6. Joint torique, corps de 1 DE 5 1. 2. 3. 4. 5. 6. B 6* GB ¬ Supplied in spare part kit FR ¬ Livrées en pochette de rechange DE ¬ Enthalten im Ersatzteilsatz 8* ES ¬ Incluido en Kit de recambio M4 x 7 IT ¬ Disponibile nel Kit parti di ricambio NL ¬ Geleverd in vervangingsset 9 9,5 6* 11,1 A 12,5±1 135±15 B 20±3 175±25 ITEMS NEWTON.METRES INCH.POUNDS TORQUE CHART 10* Ø 11* Catalogue number Code électrovanne Katalognummer Código de la electrovalvula Codice elettrovalvola Katalogus nummer Spare part kit Code pochette de rechange Ersatzteilsatz Código del kit de recambio Kit parti di ricambio Vervangingsset = 12 123620-670 (570-06) Page 2 of 2 B 1/4 SCB 320A170 SCB 320A180 SCB 320A190 www.asco.com C302-200 C302-226 C302-254 Clip di fissaggio Bobina e targhetta Gruppo connettore Rondella elastica Sottogruppo di base del solenoide 6. Anello di ritenuta, corpo della valvola (2x) NL válvula (2x) 7. Conjunto del núcleo 8. Resorte, núcleo 9. Cuerpo de la válvula 10. Conjunto del portaclapet 11. Resorte, sujeción del disco 12. Casquillo del extremo DESCRIZIONE 1. 2. 3. 4. 5. 1. 2. 3. 4. 5. 6. 7. 8. 7. Magnetankerbaugruppe 8. Feder, Magnetanker 9. Ventilgehäuse 10. Ventiltellerhalterungsbaugruppe 11. Feder, Ventiltellerhalterung 12. Endkappe DESCRIPCION 1. Clip de sujeción 2. Bobina y placa de características 3. Conjunto del conector 4. Arandela resorte 5. Base auxiliar del solenoide 6. Junta, cuerpo de la IT vanne (2x) 7. Noyau 8. Ressort, noyau 9. Corps 10. Montage du support du disque 11. Ressort, support du disque 12. Bouchon BESCHREIBUNG Klammerhalterung Spule & Typenschild Gerätesteckdose Federscheibe Haltemutter Dichtungsring,Ventilgehäuse (2x) ES 9. Valve body 10. Disc holder assembly 11. Spring, disc holder 12. End cap DESCRIPTION 1. 2. 3. 4. 5. 4* 7* DESCRIPTION Retaining clip Coil & nameplate Connector assembly Spring washer Solenoid base sub-assembly O-ring, valve body (2x) Core assembly Spring core FR 3 ZEICHNUNG TEKENING 7. Gruppo del nucleo 8. Molla, nucleo 9. Corpo valvola 10. Gruppo porta-otturatore 11. Molla, porta-otturatore 12. Cappuccio BESCHRIJVING Clip Spoel met typeplaatje Steker Veerring Kopstuk/deksel-combinatie O-ring, afsluiterhuis (2x) Plunjer Plunjerveer 9. Afsluiterhuis 10. Klephouder 11. Klephouderveer 12. Sluitmoer Modified on: 2017-10-09
